碲基半导体材料：窄带隙特性驱动的性能优势与应用前景
摘要
碲（Te）作为一种具有独特物理化学性质的类金属元素，其半导体特性主要源于约0.33 eV的窄直接带隙、较高的载流子迁移率和优异的热电转换性能。这些特性决定了碲及其化合物（如碲化镉CdTe、碲化铅PbTe、碲化铋Bi₂Te₃）在特定半导体领域具有不可替代的地位。窄带隙使其成为高效的红外探测与发光材料的理想选择；高原子序数和强声子散射特性则赋予其卓越的热电性能；而通过与II-VI族元素形成的化合物，如CdTe，实现了高效率、低成本的太阳能转换。尽管面临毒性控制、掺杂难度等挑战，碲基半导体在红外光电、中高温热电发电与制冷、以及新一代光伏技术等领域展现出广阔的应用前景。

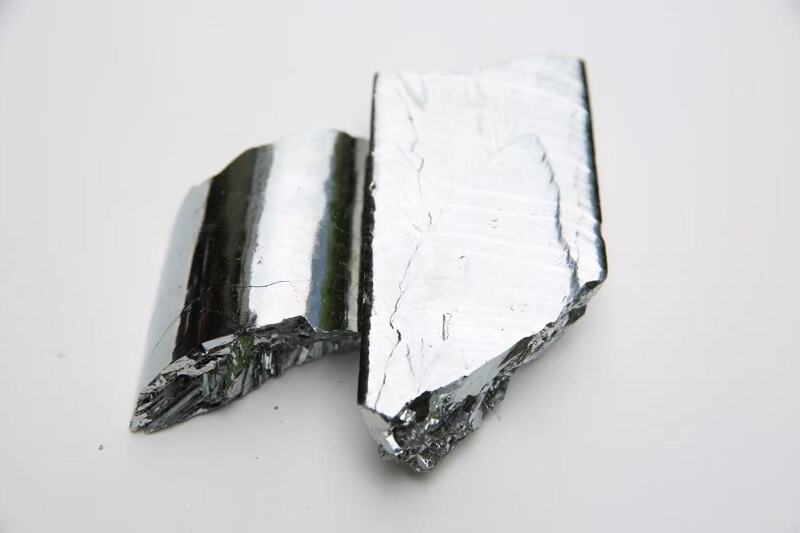

1. 碲的本征特性：半导体性能的物理基础
碲位于元素周期表第VIA族，其独特的电子构态和晶体结构是其半导体特性的根源。
1.1 晶体结构与电学特性
碲在常温常压下为三角晶系结构，原子通过螺旋链状方式共价键合，链间则以较弱的范德华力连接。这种各向异性结构直接导致其电学和热学性质呈现显著的方向性。其最核心的电学特性是窄直接带隙（约0.33 eV），这使得本征碲在室温下就具有可观的本征载流子浓度，同时对低能量光子（特别是中远红外波段）表现出强烈的本征吸收。此外，碲的空穴迁移率显著高于电子迁移率，表现出天然的P型导电倾向，这为器件设计提供了独特的材料基础。
1.2 光学与热电特性
窄直接带隙使碲成为优异的本征红外光电材料，其吸收边可延伸至约3.7 μm波长，覆盖了重要的红外大气窗口。在热电性能方面，碲的高平均原子序数（52）和复杂的晶格结构导致了较低的晶格热导率。结合其良好的电导率（可通过掺杂优化），碲本身即具备较高的热电优值（ZT值），这使其成为中温区热电发电与制冷的候选材料之一。
1.3 化学与加工特性
碲的熔点较低（约449.5°C），蒸气压适中，这有利于采用蒸发、气相传输等方法生长单晶或制备薄膜。然而，碲单质机械性能较脆，且对某些金属有较强的反应性，在器件加工与封装中需特别注意界面稳定性问题。其化合物，尤其是碲化物，普遍具有较高的化学稳定性，但部分元素（如镉）的毒性需要在生产与回收环节进行严格管控。
2. 特性驱动的核心性能与关键应用
碲及其化合物的性能优势在以下几个应用领域得到了集中体现：
2.1 红外光电探测与传感
碲的窄带隙特性使其对中远红外光极其敏感，这一特性在军事、安防、工业检测和天文观测中至关重要。
体材料与薄膜探测器：本征碲或掺杂（如汞掺杂）的碲薄膜可用于制备非制冷型红外光电导探测器，工作于8-14 μm的长波红外大气窗口，在夜视、热成像等领域有长期应用。
碲镉汞（HgCdTe）与碲化铅锡（PbSnTe）合金：通过调节HgCdTe中Cd的组分或PbSnTe中Sn的组分，可以实现带隙在0-1.5 eV范围内的连续精确调控，从而覆盖从短波红外到甚长波红外的全光谱探测需求。HgCdTe被誉为红外探测器的“黄金标准”，广泛应用于高性能凝视焦平面阵列。
2.2 高效率热电转换
碲基材料是迄今为止商业化最成功的热电材料体系，其高性能源于“电子晶体-声子玻璃”的理想特性。
低温区制冷：碲化铋（Bi₂Te₃） 及其合金在室温附近拥有最高的ZT值（约1.0），是小型温差制冷片（用于激光器温控、电子芯片冷却、便携冰箱等）的绝对主流材料。
中温区发电：碲化铅（PbTe） 及其合金在500-900K温度区间的ZT值可超过1.5，是汽车尾气废热回收、深空探测器同位素温差发电器（如旅行者号）的核心热电材料。
2.3 低成本薄膜光伏发电
碲化镉（CdTe） 是碲在能源领域最成功的应用。其约1.45 eV的直接带隙与太阳光谱匹配极佳，且具有高达10⁵ cm⁻¹的光吸收系数，仅需1-3微米厚的薄膜即可吸收95%以上的太阳光，极大降低了材料成本。CdTe太阳能电池实验室效率已超过22%，组件制造成本低于晶硅电池，是全球市场份额第二大的光伏技术，特别适用于大规模电站建设。
2.4 相变存储与拓扑绝缘体
除传统应用外，碲在新兴电子领域也扮演关键角色。
相变存储材料：碲基硫族化合物（如Ge₂Sb₂Te₅， GST）在晶态与非晶态间具有巨大的电阻反差和快速可逆相变能力，是英特尔3D XPoint等新型非易失性存储器的核心材料。
拓扑绝缘体：某些碲化物（如Bi₂Te₃、Sb₂Te₃）被理论预测并证实是三维拓扑绝缘体，其体相绝缘而表面存在受拓扑保护的无质量狄拉克锥态载流子，在自旋电子学和量子计算中具有重要研究价值。
3. 面临的挑战与发展趋势
尽管碲基半导体已取得巨大成功，但其发展仍面临多重挑战，并朝着以下方向演进：
3.1 资源与毒性挑战
碲是地壳中极稀散的伴生元素，年产量有限，其大规模应用（尤其是CdTe光伏）引发了对资源可持续性的担忧。同时，Cd的毒性要求电池生产与报废回收环节必须建立全封闭的严格管控体系。发展无镉或低镉的碲基光伏材料（如ZnTe、MgTe合金）是重要研究方向。
3.2 材料与器件性能提升
掺杂与缺陷控制：对于许多碲化物（如PbTe），实现稳定的N型高效掺杂仍具挑战。精确控制点缺陷、位错和晶界以进一步降低热导率、提高电输运性能，是热电材料优化的核心。
叠层与复合结构：在光伏领域，研发CdTe与钙钛矿等材料的叠层电池是突破单结效率极限（~30%）的关键路径。在热电领域，构建纳米复合、低维化（量子阱、超晶格）结构能有效提升ZT值。
3.3 新原理器件探索
利用碲基拓扑绝缘体的独特表面态开发超低功耗电子器件，以及利用二维碲烯（单层碲）的高载流子迁移率和各向异性开发新型场效应晶体管与传感器，是当前基础研究的前沿热点。
结论
综上所述，碲凭借其固有的窄直接带隙、优异的载流子与声子输运特性，奠定了一系列高性能半导体材料的物理基础。从引领红外探测技术的HgCdTe，到统治温差制冷市场的Bi₂Te₃，再到改变光伏产业成本结构的CdTe，碲基半导体的每一次重大应用突破，都是其本征特性与特定物理需求深度匹配的结果。面对资源、环境与更高性能要求的挑战，未来碲基半导体技术的发展将更加依赖于材料设计精细化（能带工程、缺陷工程）、器件结构创新化（低维化、复合化）以及制备工艺绿色化。可以预见，在红外感知、能源转换与未来信息存储等关键领域，碲将继续扮演不可或缺的核心材料角色。
