铼在电子工业中的应用：从半导体靶材到新一代二维材料——战略金属的电子工业价值图谱

导语：

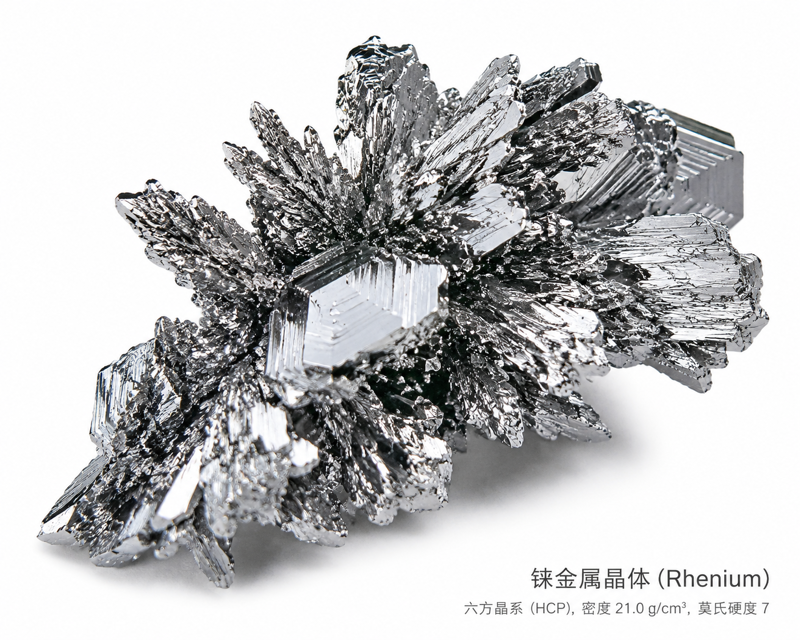

铼（Rhenium, Re），这个在地壳中丰度仅为十亿分之一、全球探明储量仅约2500吨的稀散金属，因其3186℃的超高熔点（仅次于钨）和优异的抗腐蚀性，长期以来被视为航空航天高温合金的“心脏元素”。然而，随着半导体制造、5G通信、光电探测和新能源技术的迭代升级，铼在电子工业中的角色正从幕后走向台前，以溅射靶材、高可靠性电极、二维半导体材料、电催化剂、高温电子元件和精密热电偶等多元形态，深度嵌入现代电子制造的核心技术链。本文基于2025-2026年最新行业数据和科研成果，系统梳理铼在电子工业中的主要应用方向与技术进展。

一、铼基溅射靶材：半导体与光电制造的“关键耗材”

1.1 技术定位与产品形态

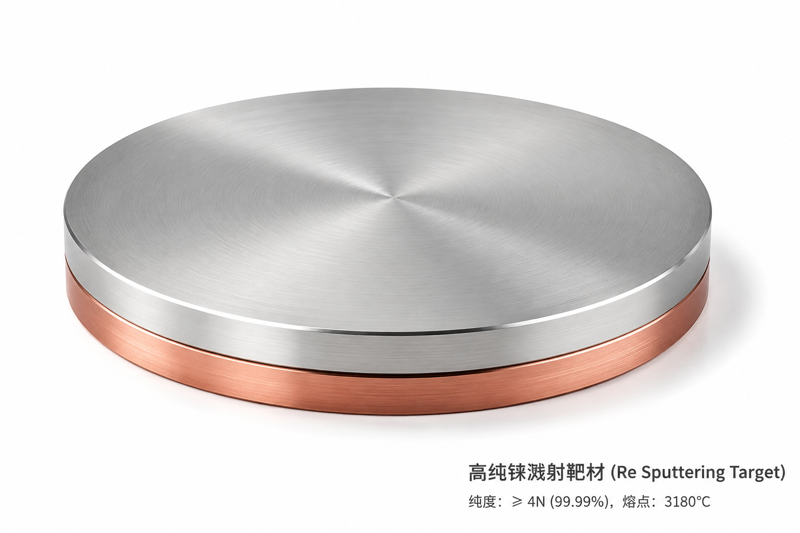

铼溅射靶材是铼在电子工业中最直接、用量最大的应用形态之一。通过物理气相沉积（PVD）溅射工艺，铼靶材将高纯度铼原子精确沉积在半导体晶圆或显示面板衬底上，形成功能性薄膜层。铼溅射靶材按产品形态划分为非旋转型和旋转型，按应用领域则覆盖化学气相沉积、半导体和物理气相沉积等多个方向。

铼靶材的核心竞争力来自于：超高熔点（3186℃）使其在溅射过程中保持优异的尺寸稳定性，良好的导电性能保证高效溅射产额，以及优异的抗氧化性能确保靶材在高温工艺环境中的长期服役寿命。

全球铼溅射靶材主要生产商包括American Elements、Kurt J. Lesker、Stanford Advanced Materials、ALB Materials Inc、MSE Supplies、中国稀有金属材料有限公司、西安功能材料集团等。

1.2 钼铼合金靶材：高端镀膜的新选择

在纯铼靶材之外，钼铼合金靶材凭借更均衡的综合性能，已在OLED屏幕、光伏电池和半导体芯片制造中占据重要位置。钼铼合金结合了钼的高熔点和铼的优异延展性与耐腐蚀性——铼的加入显著改善了纯钼靶材的脆性问题，使靶材在加工和使用过程中不易开裂，降低了生产成本；同时溅射效率更高，薄膜附着力更强。

在OLED生产中，钼铼合金靶材被用作电极材料，确保屏幕的高亮度和低功耗；在光伏领域，它帮助提高太阳能电池的光电转换效率。目前，研究者正致力于优化钼铼合金的烧结和轧制工艺，以提高靶材的密度和均匀性。

1.3 铼蒸发材料

铼还以金属丝、颗粒或靶材的形式，通过电子束蒸发或热蒸发工艺沉积成薄膜，用于制造高温合金涂层或光学反射膜。例如，在航空发动机涡轮叶片中，铼涂层能够提升耐高温性能，延长部件寿命-。

二、半导体薄膜材料：铼对高温导电稳定性的卓越提升

2.1 铼合金薄膜：电子器件微型化的关键突破

电子器件微型化的持续推进，对金属薄膜的导电性和高温稳定性提出了越来越高的要求。2025年4月，西安理工大学张国君教授团队联合金钼股份，在材料领域国际权威期刊《Scripta Materialia》发表了一项突破性研究，首次揭示了铼（Re）元素对钼基薄膜高温稳定性及导电性能的卓越提升作用。

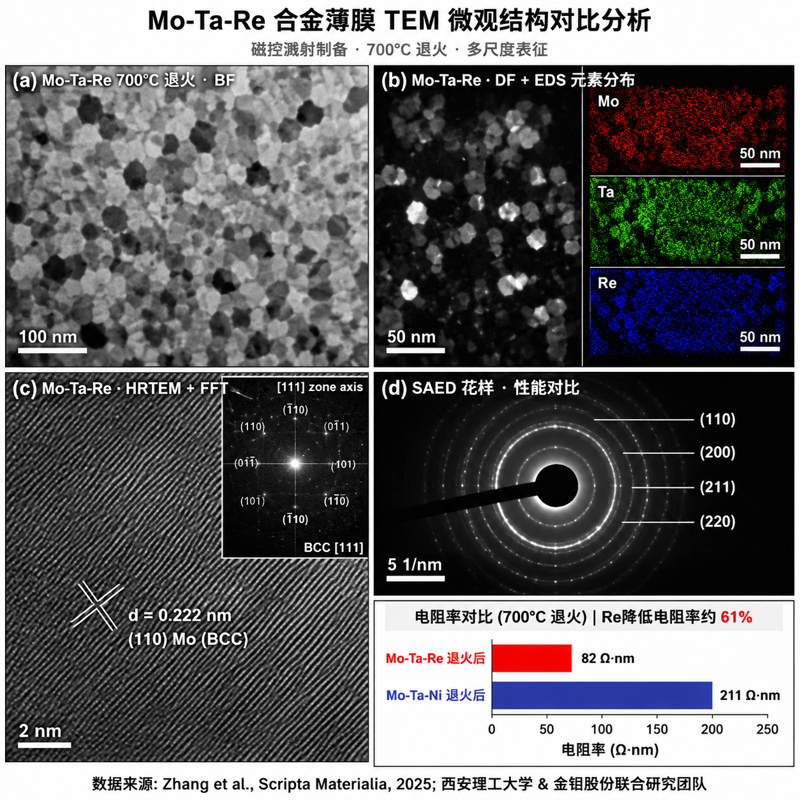

研究团队通过磁控溅射技术制备了Mo-Ta-Re与Mo-Ta-Ni两种合金薄膜，进行对比实验：

· 导电性能：含铼薄膜电阻率较含镍薄膜降低47%（95 vs. 181 Ohm·nm），经700℃退火后进一步降至82 Ohm·nm。

· 高温稳定性：铼合金薄膜在700℃极端条件下保持结构完整性，而含镍薄膜因钽元素的选择性氧化导致电阻增加76%，出现分层失效。

通过密度泛函理论计算揭示的原子机制表明：铼-钽原子间强d轨道杂化形成稳定金属键，而镍-钽存在排斥效应——从电子层面解释了铼基薄膜优异性能的物理本源。

课题组通讯作者指出，“铼合金薄膜的高导电与抗高温退化特性，可显著提升TFT-LCD栅极、PCB线路等关键部件的可靠性和寿命”，这一发现将直接推动显示屏、集成电路等高温电子器件的微型化发展。

2.2 与半导体制造高温工艺的适配性

铼在微电子制造中还因其高熔点、高抗蚀性和良好的导电性能，被用作光罩制造材料；同时因其低电阻率和高热稳定性，被广泛应用于各种电极材料中，在高温环境下表现出更好的性能。

三、铼在电子管与真空电子器件中的应用

铼在电子工业中历史最悠久的应用之一，便是电子管、电子枪和阴极射线管等真空电子器件。铼因其极高的熔点和优异的抗腐蚀性，在这些器件中具有极高的稳定性，可以显著延长设备的使用寿命。

具体而言，铼在电子管中作为热电子发射材料使用，由于其高熔点和低蒸汽压，在高温下仍能保持稳定的电子发射性能。在X射线管中，铼被用作阳极靶材或旋转阳极的靶面涂层——由于铼的高原子序数和优异的热导率，能够承受电子束轰击产生的高温，同时产生高质量的X射线。铼基电极还应用于质谱仪、电子显微镜等高端科学仪器的电子源组件中。

此外，铼凭借其在航空航天、国防军工等领域不可替代的核心作用，还被广泛用于空间物理装置中的电子发射管、电接触器等关键电子元件，贯穿航空航天电子系统的多个核心领域。

四、高温电子元件与精密测温：从工业电子到半导体制造

4.1 钨铼热电偶：超高温精确测温的“标尺”

在电子工业的精密制造环节——尤其是半导体设备、真空镀膜系统、高温炉窑等——准确测量和控制温度至关重要。钨铼热电偶以测温上限可达2800℃的绝对优势，成为核工业、航天发射与高温工艺监测的核心温度传感器。

在半导体制造领域，MOCVD（金属有机化学气相沉积）设备中的钨和铼发热体，是外延生长工艺中精确控温的关键部件。铼作为加热器材料，凭借其高温导电性和抗氧化稳定性，确保工艺温度的均匀性和可重复性。稀有新材在SEMICON China 2025展会上即展示了MOCVD设备用钨和铼发热体、OLED蒸镀设备材料等精密加工零部件-。

4.2 高频加热构件

铼合金因优异的耐高温和抗热疲劳特性，被应用于电子工业的高频感应加热和电阻加热系统中，作为加热体、坩埚组件和隔热材料等。在半导体晶圆加工的快速热处理（RTP）设备中，铼基加热元件能够提供快速、均匀的温度响应。

4.3 半导体离子注入部件

铼的高熔点和耐腐蚀性使其成为半导体离子注入设备中经受高能离子束轰击的零部件材料的选择之一。在高端芯片制造中，铼基元件的抗溅射腐蚀能力直接关乎设备利用率和晶圆良率。

五、铼基催化剂在电子材料化学中的应用

5.1 电子级化工原料的合成催化

铼基催化剂在电子信息化学品的合成中扮演着日益重要的角色。2025年12月，浙江师范大学与浙江巨化技术中心有限公司联合申请了一项关于铼基催化剂的专利（公开号CN121402078A），开发了一种用于制备全氟丁基乙烯的纳米级高分散性铼基催化剂——全氟丁基乙烯是重要的含氟电子化学品中间体，广泛用于高端电子材料领域。

该催化剂铼负载量仅0.1~1wt%，粒径0.1~10nm，可在温和条件下高效活化反应位点，具有易分离、可循环的优势，能够有效抑制副反应发生，适合于连续工业化生产。这一技术路线展示了铼基催化剂在精细电子化学品合成中的工业化潜力。

5.2 PEM水电解制氢催化电极

在清洁能源电子领域，铼掺杂非贵金属催化电极技术也在快速发展。2026年，有研资源环境技术研究院（北京）有限公司公开了一项PEM水电解制氢用催化电极专利（CN121853018A），以锰基氧化物为基础活性组分，搭配铼元素掺杂形成非贵金属催化体系，彻底摆脱了对铱等昂贵贵金属的依赖-。这一方向虽然主要面向氢能，但PEM电解槽的电催化电极本身就是一类极端工况下的电化学电子器件。

六、铼基二维半导体：新一代微电子材料的前沿探索

6.1 ReSe₂/ReS₂二维材料的电子学潜力

铼的化合物在二维半导体领域展现出巨大潜力。二硒化铼（ReSe₂）不仅表现出过渡金属硫族化合物中少有的p型输运特性，更具有0.9-1.0 eV的窄带隙，赋予其优异的近红外探测能力。

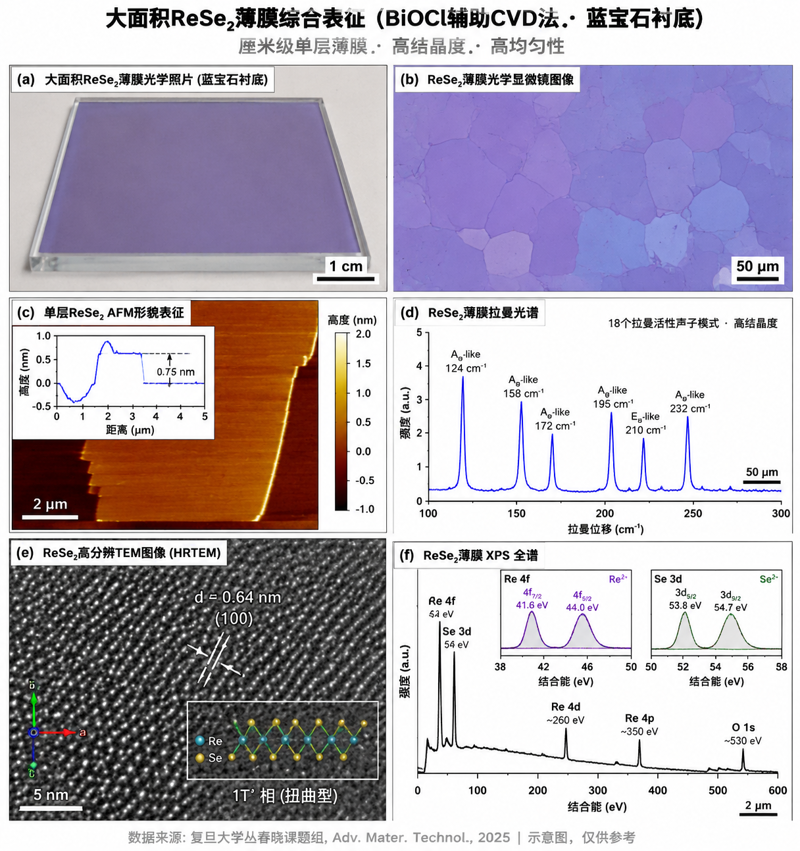

2025年8月，复旦大学丛春晓教授团队提出了一种低温低成本大面积生长二维半导体材料铼基硫族化合物ReX₂（X=S/Se）的化学气相沉积工艺，结合BiOCl辅助生长技术，成功在蓝宝石衬底上制备了大面积、厘米级、单层均匀的ReSe₂薄膜。基于该薄膜制备的4×4器件阵列已成功实现近红外图像传感应用。

这一成果解决了传统ReSe₂生长所需的高温（>500°C）与半导体后道制程（BEOL）兼容性差的核心难题，为铼基二维半导体集成到硅基CMOS芯片中铺平了道路。

6.2 二硫化铼（ReS₂）各向异性电子器件

ReS₂同样具有独特的各向异性电子结构和层间解耦特性，在角度敏感的光电探测器和应变传感器等领域展现差异化优势。复旦大学团队采用相同技术路线同步实现了大面积ReS₂的生长，这些突破标志着铼基二维半导体正在从实验室向实用化电子器件阵列迈出关键一步。

七、市场动态与供应格局

7.1 供需格局

铼的电子工业应用虽仅占其全球消费结构的一小部分（约10%，航空航天约80%），但正处于快速增长期。东吴证券数据显示，2023年国内铼消费结构为合金78%、催化剂12%、其他10%，其中“其他”领域中电子工业应用占比正在提升。铼市场需求呈现“双轮驱动”特征：传统航空航天领域需求保持稳健增长，而新能源、半导体等新兴领域需求呈现指数级增长。

全球高纯铼金属市场2025年收入约1.79亿美元，预计到2032年达到2.21亿美元，2026-2032年复合增长率约为3.0%。高纯铼金属分类为3N、4N和5N级别，分别满足高温元件、催化剂和其他应用领域的差异化需求。

7.2 供给刚性与价格趋势

铼全部作为铜钼冶炼的副产品回收，全球年产量稳定在50~60吨，供给弹性几乎为零。智利（逾50%）、美国和波兰三国产量占全球近八成，供给高度集中。中国铼矿的自采产量增长明显——2025年产量达20吨，同比增长277.36%，占全球比重24.69%。

然而，国内铼需求总量仍远超自产能力。中国铼对外依存度高达85%，据预测从2026年起中国铼将正式进入供不应求阶段，预计2043年国内铼一次资源产量仅22.3吨，与需求端53.3吨之间存在巨大缺口。

价格方面，2026年一季度铼价同比上涨113%，环比上涨38%。截至2026年2月，金属铼价格已攀升至4.5万元/千克，较2025年初的1.8万元/千克累计涨幅超过150%。供给刚性、需求高增叠加战略属性极强三属性共振，铼价中枢有望持续上移。

八、展望

铼在电子工业的价值正从狭义的“航空航天高温合金添加剂”向“多元电子材料核心元素”拓展。展望未来，以下几个方向值得重点关注：

1. 半导体靶材需求放量：随着先进制程和OLED面板产能扩张，钼铼合金靶材和纯铼靶材的市场需求将持续增长。

2. 铼基高温导电薄膜产业化：铼-钽合金薄膜的优异高温导电性能为其在5G/6G高频器件的金属化层和散热层中提供了应用想象空间。

3. 铼基二维半导体实用化：大面积、低成本ReSe₂/ReS₂薄膜制备技术的突破，将为红外传感器、各向异性电子器件和柔性电子提供新型材料基础。

4. 高温电子与精密测温深化应用：在半导体制造设备国产化浪潮下，铼基热电偶和加热元件的自主供应能力建设将成为关键支撑。

5. 铼基催化剂在电子化学品合成中的拓展：随着电子化学品国产化的推进，铼基催化剂有望在含氟电子材料等高附加值领域获得更广泛应用。

6. 回收闭环构筑：航空发动机报废叶片中铼的高效回收，以及铜钼冶炼污酸中铼的提取技术的工业化推进，“城市矿山”方案将为中国铼供应的自主可控提供关键补充，间接保障电子工业用铼安全。

铼的故事，本质上是极致的稀缺性与日益增长的电子工业需求之间的博弈。在半导体、显示面板、新能源技术和新一代信息材料的共同拉动下，铼在电子工业中的战略价值将被不断重估。
