光电转换的基石:硒在电子工业中的核心应用与性能优势深度解析

更新时间:06-09 11:33阅读量:2

导语:
在半导体技术蓬勃发展的历程中,一种性质独特的类金属元素始终扮演着不可替代的角色——硒(SeleniumSe)。作为人类最早发现并实现产业应用的半导体材料之一,硒凭借其卓越的光电导性、整流特性和光伏效应,从早期的硒整流器到现代的X射线探测器、高灵敏度光电传感器,持续推动着电子技术的边界。本文将系统阐述硒在电子行业中的关键应用领域、独特性能优势及其在产业链中的战略价值。

11b2e4fb-1c44-484e-8d19-e230b5393c63

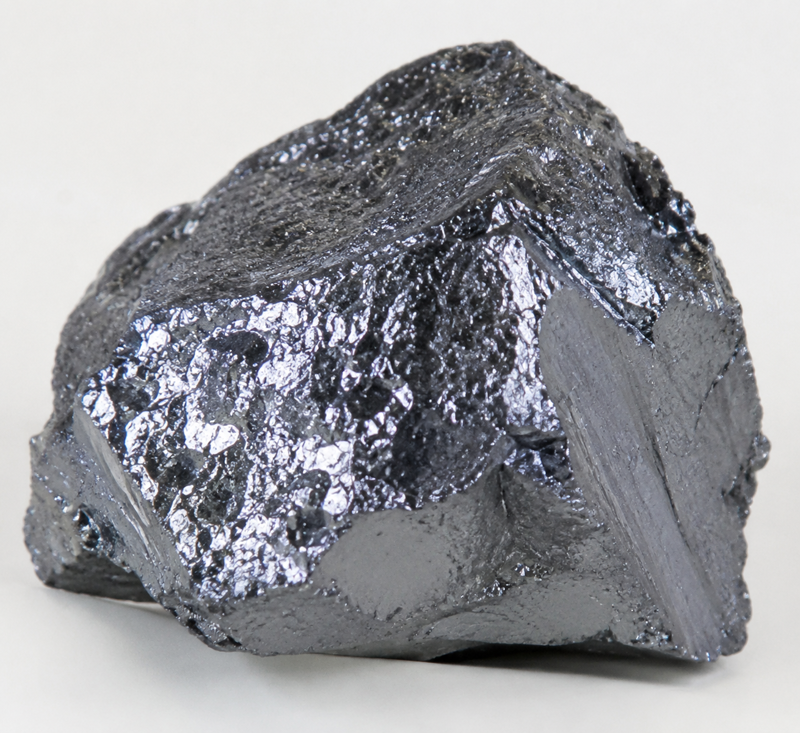

一、 独特物理化学特性:硒的电子材料基因
硒在元素周期表中位于第4周期第VIA族,原子序数34,介于非金属硫和金属碲之间,展现出典型的半金属特性。其在电子应用中的核心性能基础,源于其独特的能带结构(带隙约1.74eV)和晶体构型。

核心性能参数:

1. 卓越的光电导性:硒在黑暗环境下呈现高电阻状态,当受到光照射时,光子能量激发价带电子跃迁至导带,产生大量光生载流子,使电导率急剧增加。这种光暗电导比可达10³10⁵量级,是硒最核心的应用基础。其光谱响应范围覆盖可见光至近紫外区域,峰值灵敏度约在550-570nm

2. 良好的整流特性:硒与金属接触时可形成典型的肖特基势垒,具有单向导电性。早期的硒整流器正是利用了这一特性,其工作温度范围宽(-50+80),且具有自愈特性,在过压击穿后能自行恢复绝缘状态。

3. X射线敏感性与直接转换能力:非晶态硒(a-Se)具有较高的X射线吸收系数(原子序数34,对50keV X射线的质量衰减系数约为3.5 cm²/g),并能在高电场(10V/μm以上)下直接将被吸收的X射线光子转换为电荷,无需通过闪烁体间接转换,大幅提升空间分辨率。

4. 光伏效应:硒是最早被发现具有光伏效应的元素之一,其与金属电极形成的势垒在光照下可产生光生电动势。

二、 应用版图:从经典器件到尖端医疗成像
硒在电子行业的应用横跨多个技术时代,以下为当前最具代表性的四大领域:

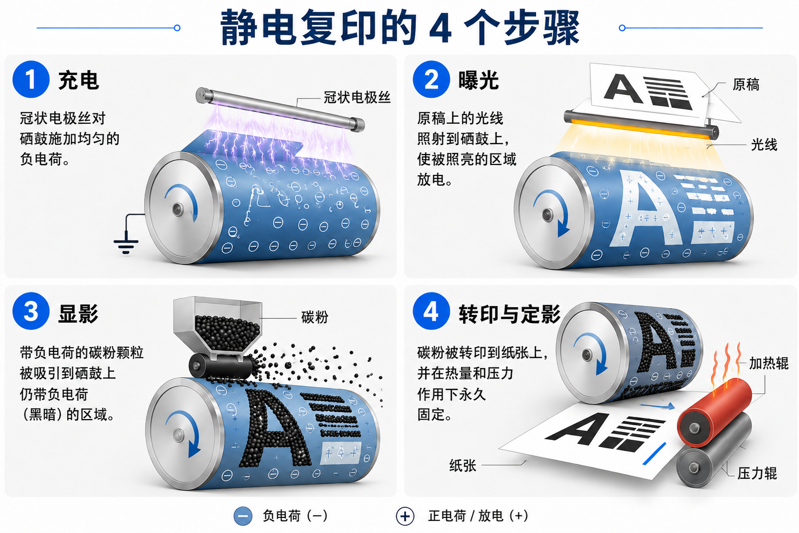

1. 静电复印与激光打印感光鼓
这是硒在电子领域最经典、最广泛的批量应用。将非晶态硒蒸镀于铝鼓基上,形成光电导层。在暗处通过电晕放电使其表面均匀荷电,随后接受原稿的曝光。光照区域的硒层电阻急剧下降,表面电荷逃逸,形成与原稿对应的静电潜像,再通过带电色粉显影、转印完成复印。

· 性能优势:硒感光鼓的电荷保持能力优异,暗衰减率低;光谱响应覆盖可见光全波段,适配各种原稿颜色;表面硬度较高,耐磨寿命可达10万印次以上。尽管有机光导鼓(OPC)已占据主流市场,但硒鼓及其合金(如Se-TeSe-As合金)在高速复印和特殊工程复印领域,仍因更高的灵敏度和热稳定性而具备不可替代性。

7dc1664b-446c-41c2-80fe-175415641804

2. 数字X射线平板探测器(Flat Panel Detector
这是硒当前最高附加值的电子应用领域,属于高端医疗影像和工业无损检测的核心部件。直接转换型平板探测器采用非晶态硒(a-Se)作为光电导层,厚度通常在200-1000μm。其工作原理为:在高压偏置电场下,入射X射线光子直接在硒层中激发电子-空穴对,载流子在电场驱动下向像素电极漂移并被采集,形成数字图像信号。

· 核心性能优势

超高空间分辨率:直接转换避免了闪烁体(如碘化铯)间接方案中因光散射导致的图像模糊,理论极限分辨率可达像素尺寸级别(通常70-139μm),是乳腺摄影、骨骼成像等精细诊断场景的首选技术。

高量子检测效率(DQEa-Se对低能X射线(如乳腺摄影用20-40keV)具有优异的量子检测效率,可在更低辐射剂量下获取高对比度图像,提升患者安全。

大面积均匀成膜能力:硒可通过真空蒸镀工艺实现大面积、无缺陷的非晶薄膜沉积,这对制造大尺寸(如43cm×43cm)探测器至关重要。

3. 光敏电阻与光电探测器
硒光敏电阻(Se Photocell)是最早实现产业化的半导体光电器件之一,由硒薄膜沉积于陶瓷基板并配置叉指电极构成。

· 性能优势:相较于硅基光电探测器,硒光敏电阻的光谱响应曲线与人眼视觉函数(曲线)高度吻合,使其特别适合用于摄影曝光表、路灯自动控制、火焰检测等需要模拟人眼视觉的应用场景。其制造成本低、驱动电路简单,在特定民用和工业光控领域仍有稳定市场。

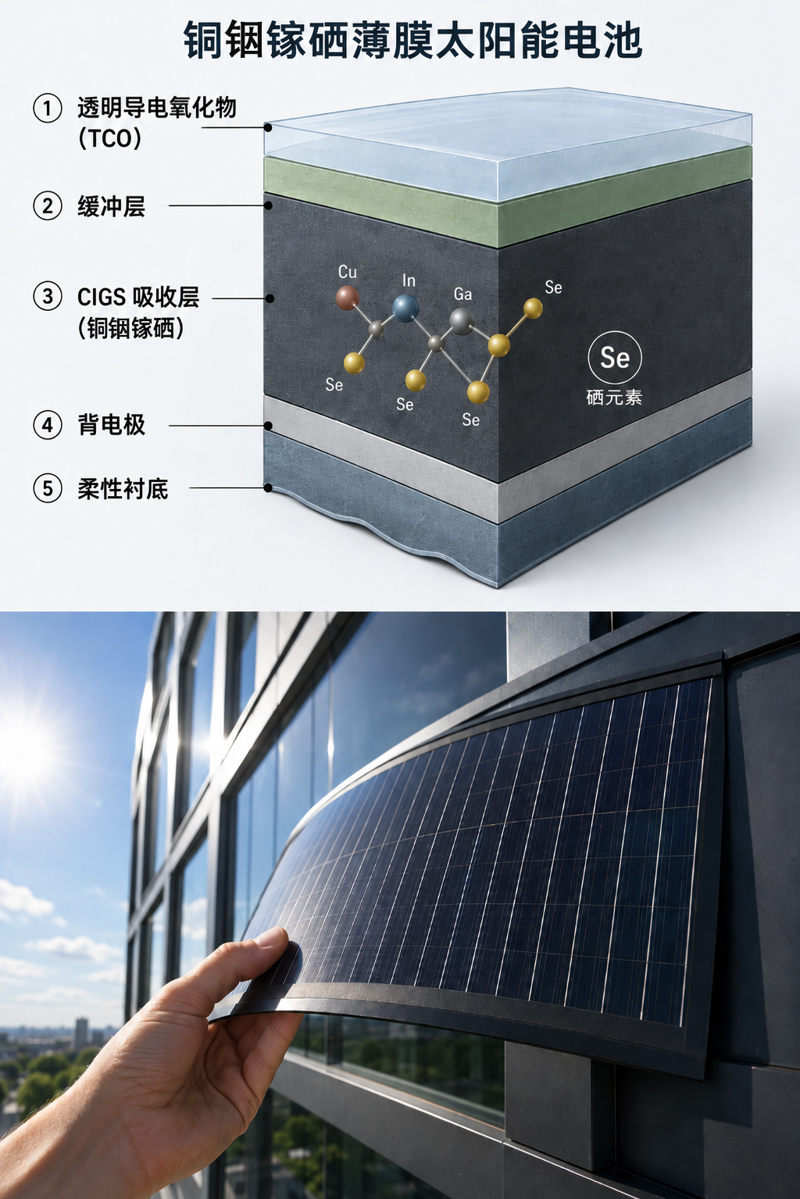

4. 薄膜光伏电池
铜铟镓硒(CIGS)薄膜太阳能电池是光伏领域的重要技术路线。硒作为CIGS吸收层的关键组分(通常占比约50%原子比),与铜、铟、镓形成黄铜矿结构的四元化合物半导体,带隙可调范围约1.0-1.7eV

· 性能优势CIGS薄膜电池的吸收系数高达10⁵ cm⁻¹,仅需2-3μm厚的吸收层即可完成对入射太阳光的充分吸收;实验室转换效率已达23.35%(瑞士EMPA2024年数据),是所有薄膜电池技术中最高的;此外,CIGS可沉积于柔性基底(聚酰亚胺或不锈钢箔),实现轻量化、可弯曲的光伏组件,在建筑一体化(BIPV)、车载光伏等领域具有独特竞争力。

dc274f99-b26e-46bf-b667-41fa94ec5a50

三、 市场格局与产业链特征
硒的供应具有较强的伴生属性,全球约90%的硒产量来自铜电解精炼的阳极泥,少量来自铅、锌冶炼副产品。中国、日本、德国是主要的生产和精炼国。

· 价格坐标:截至202668日,国内硒粉(99.9%)现货价格为155/公斤二氧化硒105/公斤。作为横向对比,同为VI族半金属的碲(99.99%)价格为710/公斤(约为硒的4.6倍),而半导体基础材料多晶硅(太阳能级)约为55/公斤(数据来源:上海有色网SMM,长江有色金属网,2026-06-062026-06-08)。硒的价格远低于碲,却又远高于基础硅材料,恰好反映了其介于传统工业原料与高纯半导体之间的市场定位。

· 供需动态:传统硒应用(玻璃着色、冶金添加剂、饲料微量元素)仍占据消费大头,但电子级高纯硒(5N-7N纯度)的需求占比正逐年提升。全球高纯硒年需求量约800-1000吨(中国有色金属工业协会,2024年估算),年增长率约5-8%,主要受医疗影像设备升级和CIGS光伏扩产的驱动。

四、 技术与产业展望
未来,硒在电子行业的技术演进将围绕以下几个方向展开:

· 更高纯度:面向X射线探测器的7N以上超高纯硒制备技术,将直接影响探测器残余电流和图像信噪比。

· 大面积均匀沉积:改进真空蒸镀工艺,实现更大面积(>50cm对角线)、更均匀厚度(±1%以内)的非晶硒薄膜,支撑下一代大尺寸医疗平板探测器。

· CMOS工艺集成:探索硒薄膜直接沉积于CMOS读出电路衬底上,实现单片集成型X射线探测器,进一步降低制造成本和模组厚度。

结语:
硒,这一历史悠久的半金属元素,凭借其不可替代的光电导与直接X射线转换能力,持续在电子行业焕发着生命力。从改变办公方式的复印技术,到守护人类健康的数字影像诊断,再到面向清洁能源的薄膜光伏,硒始终是连接光子与电子的关键桥梁。
